SP2637AF/AHF

是一款性能优异的原边反馈控制电路,应用于小功率AC/DC充电器与适配器。控制电路使用原边采样技术进行精确的恒流、恒压控制,可以省去一般应用中的光耦与TL431

详细介绍 文档与工具 样品及购买

       SP2637AF是一款性能优异的原边反馈控制电路,应用于小功率AC/DC充电器与适配器。控制电路使用原边采样技术进行精确的恒流、恒压控制,可以省去一般应用中的光耦与TL431。

       在恒流模式下,输出电流可由CS引脚外接的采样电阻RCS设定。在恒压模式下,芯片的多种工作模式可以保证较高的整体转换效率。

       此外,芯片内置线缆压降补偿,由此取得良好的负载调整率。SP2637AF在恒流模式下工作于PFM状态,在恒压模式下工作于PWM+PFM状态,轻载时降频工作。SP2637AF工作电流很低,能够实现小于75mW待机功耗的应用方案。

       SP2637AF提供全面的保护功能,包括逐周期限流保护(OCP)、VDD过压保护(OVP)、VDD欠压保护(UVLO)、FB过压保护、输出短路保护、输出过压保护、过温保护等。其中,输出短路保护、输出过压保护具有自动重启恢复的功能。

       SP2637AF采用SOP8封装。

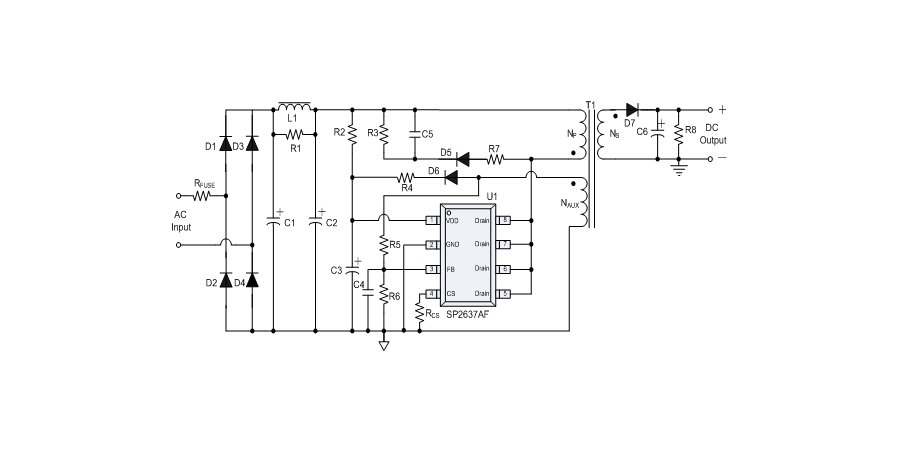

典型应用框图

功能

 ● 全电压范围内具有很高的恒压精度、恒流精度

 ● 内置2A/650V功率管

 ● 使用原边反馈控制,可省去光耦与TL431

 ● 可调节设定的恒流值与输出功率

 ● 内置原边反馈恒流控制

 ● 内建自适应峰值电流控制

 ● 内建原边电感补偿

 ● 具有良好的动态响应

 ● 多模式控制方式提高工作效率

 ● 全电压范围(85~264V)输入时待机功耗小于75mW

 ● 内置环路补偿,不需要外置补偿电容

 ● 超低的启动电流和工作电流

 ● 可外部调整的线缆压降补偿

 ● 内置前沿消隐(LEB)功能

 ● 集成非常全面的保护功能:VDD过压保护、VDD欠压保护、逐周期限流保护、输出短路保护、输出过压保护、过温保护。

 ● SOP8封装

应用

 ● 手机、数码相机充电器

 ● 小功率电源适配器

 ● AC/DC LED照明驱动

 ● 替代线性电源
