SP6609HPS

是一颗电流模式PWM控制芯片,内置功率MOSFET

详细介绍 文档与工具 样品及购买

       SP6609HPS是一颗电流模式PWM控制芯片,内置功率MOSFET。在PWM模式下工作于固定频率,这个频率是由内部精确设定的。在空载或者轻载时,工作频率由IC内部调整。芯片可以工作在绿色模式,以此来减小轻载时的损耗,提高整机的工作效率。

       SP6609HPS在启动和工作时只需要很小的电流,可以在启动电路中使用一个很大的电阻,以此来进一步减小待机时的功耗。采用了抖频技术,能够有效改善系统的EMI性能。系统的跳频频率设置在音频(20KHz)以上,在工作时可以避免系统产生噪音。

       SP6609HPS内置多种保护,包括逐周期限流保护(OCP),过载保护(OLP),过压保护(OVP),VDD过压箝位,欠压保护(UVLO),过温保护(OTP)等,通过内部的图腾柱驱动结构可以更好的改善系统的EMI特性和开关的软启动控制。

       SP6609HPS采用DIP8封装

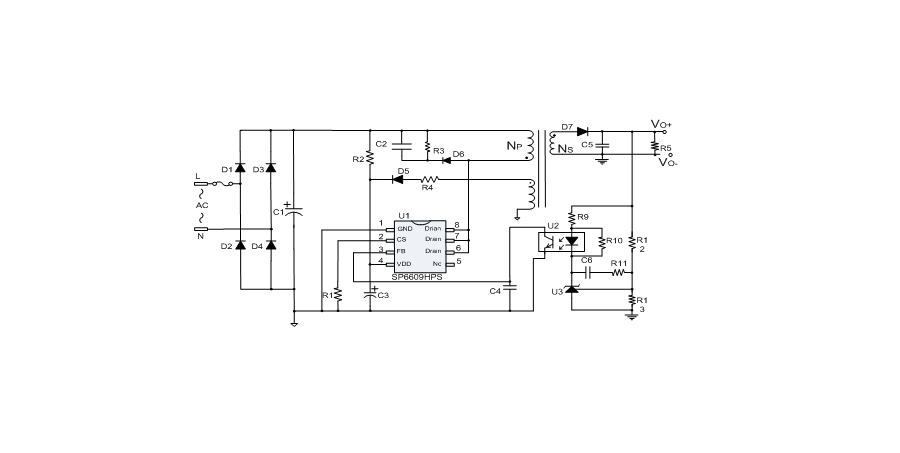

典型应用框图

功能

全电压范围内待机功耗低于75mW

内置650V高压功率管

4ms软启动减小MOSFET的Vds应力

抖频功能,改善EMI性能

调频模式,改善轻载效率

无噪音工作

固定65KHz开关频率

内置同步谐波补偿

内置前沿消隐功能

应用

手机、数码相机充电器

小功率电源适配器

AC/DC开放式开关电源

机顶盒电源
