SP6636HP

是一颗电流模式PWM控制芯片,内置功率MOSFET,用于功率在12W以内的方案

详细介绍 文档与工具 样品及购买

        SP6636HP是一颗电流模式PWM控制芯片,内置功率MOSFET,用于功率在12W以内的方案。该芯片在系统输出空载时工作在跳频模式,在系统输出轻载到中等负载阶段工作在PFM模式,在输出重载时工作在最大恒定工作频率。SP6636HP的启动电流和工作电流设定的比较小,以此减小待机时的功耗。芯片内置有斜坡补偿电路,避免次谐波振荡的发生,改善系统的稳定性。芯片内置有前沿消隐时间(Leading-edge blanking time),消除缓冲网络中的二极管反向恢复电流对电路的影响。该芯片带有抖频功能,能够有效改善系统的EMI性能。芯片最低的工作频率设置在音频以上,在工作时可以避免系统产生噪音。SP6636HP内置多种保护,包括逐周期限流保护(OCP),过压保护(OVP),VDD过压箝位,欠压保护(UVLO),过温保护(OTP)等,通过内部的图腾柱驱动结构可以更好的改善系统的EMI特性和开关的软启动控制。

        SP6636HP使用DIP7无铅封装。

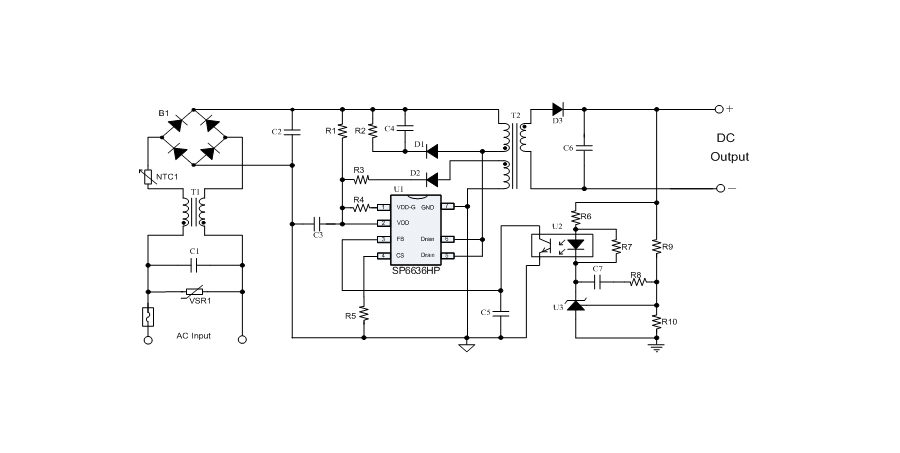

典型应用框图

功能

 ● 4ms软启动

 ● 抖频功能

 ● 空载跳频功能

 ● 无噪声工作

 ● 固定65KHz开关频率

 ● 内置同步斜坡补偿

 ● 低启动电流,低工作电流

 ● 内置前沿消隐(LEB)功能

 ● 逐周期限流保护(OCP)

 ● 过压保护(OVP),欠压保护(UVLO),VDD电压箝位

 ● 过温保护(OTP)

 ● 可以实现输出恒功率

应用

 ● 充电器

 ● PDA、数码相机、摄像能源源适配器

 ● 机顶盒电源

 ● 开放框架式开关电源

 ● 个人电脑辅助电源
