SP3005BF

是一款用于5串锂电池的保护芯片,SP3005BF内部集成了高精度的电压、电流验收电路,能够实现每串电池的过压、欠压保护,以及整串电池的充电过流、放电过流、短路保护和充放电的温度保护等。

详细介绍 文档与工具 样品及购买

        SP3005BF是一款用于5串锂电池的保护芯片,SP3005BF内部集成了高精度的电压、电流验收电路,能够实现每串电池的过压、欠压保护,以及整串电池的充电过流、放电过流、短路保护和充放电的温度保护等。SP3005BF内部集成N型MOSFET的驱动电路,能够直接驱动外部N型充电管和放电管。

        此外,SP3005BF具有极低的电流消耗,正常工作时其工作电流小于30uA。

        SP3005BF采用TSSOP16封装。

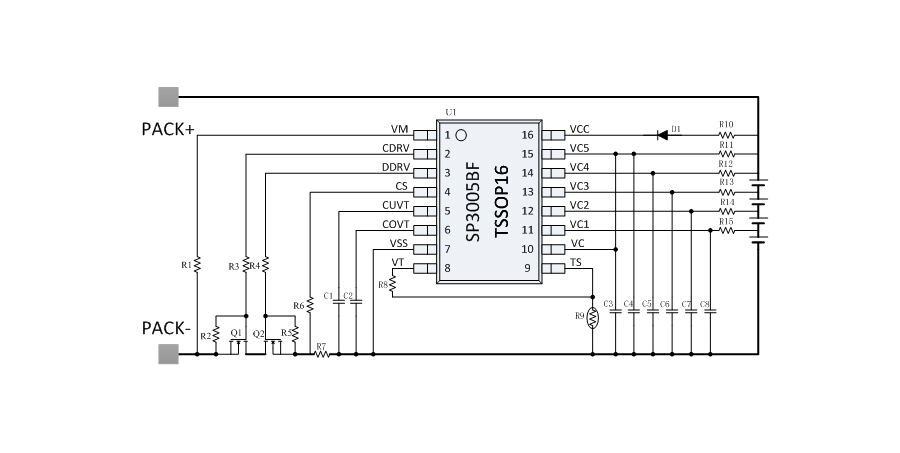

典型应用框图

功能

 ● 高精度电压验收

 ● 过充电压保护基准:4.25V±25mV

 ● 过充恢复电压基准:4.05V±25mV

 ● 放电欠压保护基准:2.70V±50mV

 ● 放电欠压恢复基准:3.00V±50mV

 ● 高精度充放电电流验收

 ● 二级充电过流基准:

        第一级:-40mV±10mV

        第二级:-80mV±20mV

 ● 三级放电过流

        放电过流一级:100mV±10%

        放电过流二级:200mV±10%

 ● 短路保护基准:500mV±10%

 ● 温度保护功能

 ● 独立可调的充电高低温保护

 ● 独立可调的放电高低温保护

 ● 极低的消耗电流

 ● 正常工作:≤30uA

应用

 ● 电动工具

 ● 家用无绳电器

 ● 园林工具

 ● UPS后备电池系统
